礦用提升機鋼絲繩換繩車同步齒輪特性分析(7)(圖文)

時間:2024-08-17 10:04:59  點擊數:


4.3 齒輪zui大等效應力分析
      在有限元模型中,利用探針提取從動輪一個齒面與一個齒根面的zui大等效應力。觀察恒定轉矩的zui大等效應力變化,當齒輪嚙合時間到達0.11s 時,位于從動輪齒面與齒根面的zui大等效應力達到zui大,zui大等效應力處于齒根處;應力的變化趨勢整體呈現出金字塔形;隨著同步齒輪嚙合的進行,zui大等效應力的幅值逐步升高;達到zui高點之后,應力幅值又逐步降低,表明嚙合過程的結束。因?yàn)辇X輪嚙合過程中是單齒對接觸與兩齒對接觸交替出現形式,所以會出現zui大等效應力的波動。當處于單齒對接觸時,應力波動大,同時應力值將達到zui大;在雙嚙合區,其所受載荷與接觸壓力較平穩,受到?jīng)_擊較小,且應力波動較小。

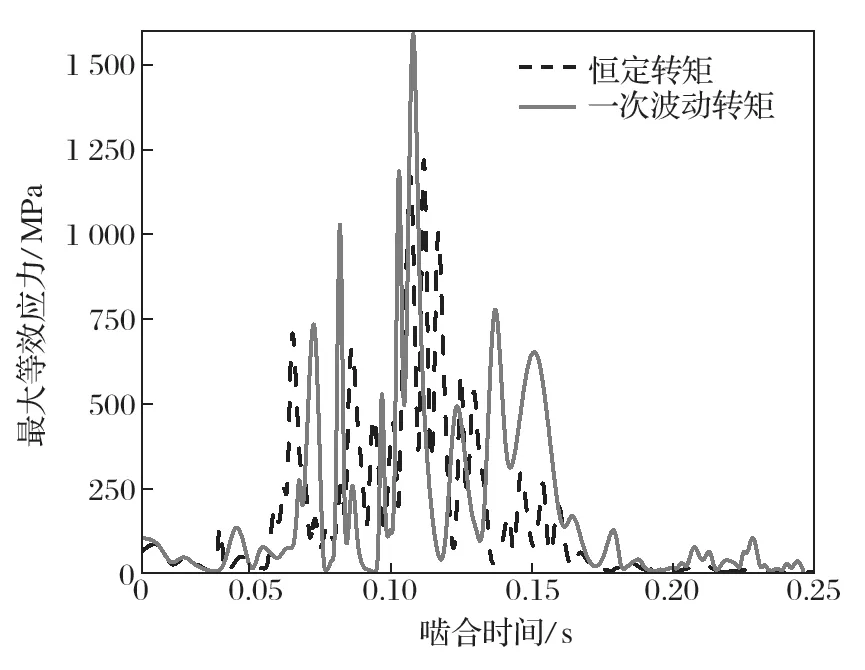

      如圖12所示,一次波動轉矩的zui大等效應力變化趨勢基本與恒定轉矩的zui大等效應力變化趨勢一致,同樣是先增 大后減小;但是zui大等效應力幅值變大,甚至超過了材料的屈服ji限。同時,由于一次波動轉矩的輸出,即使位于雙嚙合區時,其應力波動相較于恒定轉矩輸出時的應力波動也是更大。


圖12 恒定轉矩與一次波動轉矩zui大等效應力的對比

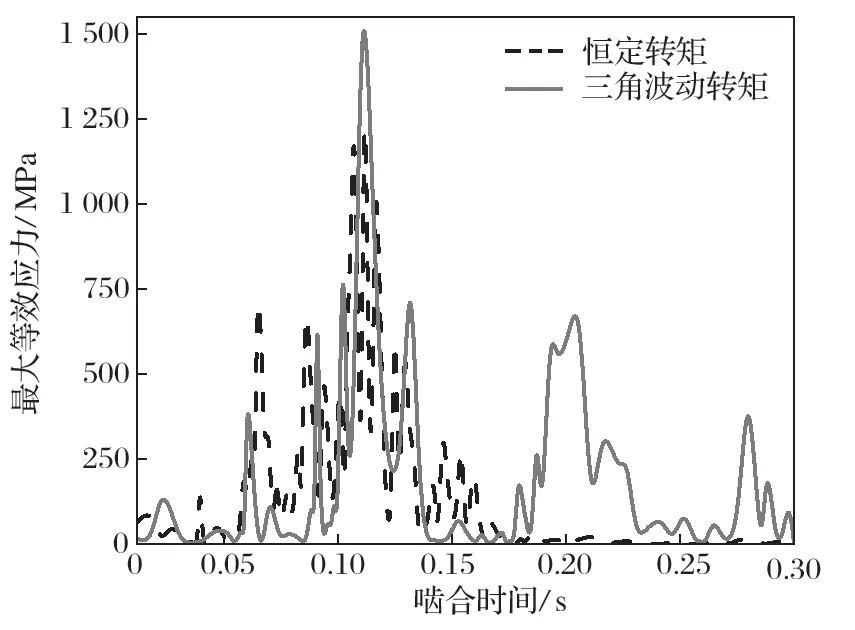

      如圖13所示,三角波動轉矩的zui大等效應力變化趨勢基本與恒定轉矩的zui大等效應力變化趨勢一致。不同的是,由于三角波動轉矩輸出是先達到峰值再降低,而后又升高,導致齒輪嚙合進入雙嚙合區之后,其zui大等效應力相較于恒定轉矩的zui大等效應力出現“起伏式”波動。

圖13 恒定轉矩與三角波動轉矩zui大等效應力的對比

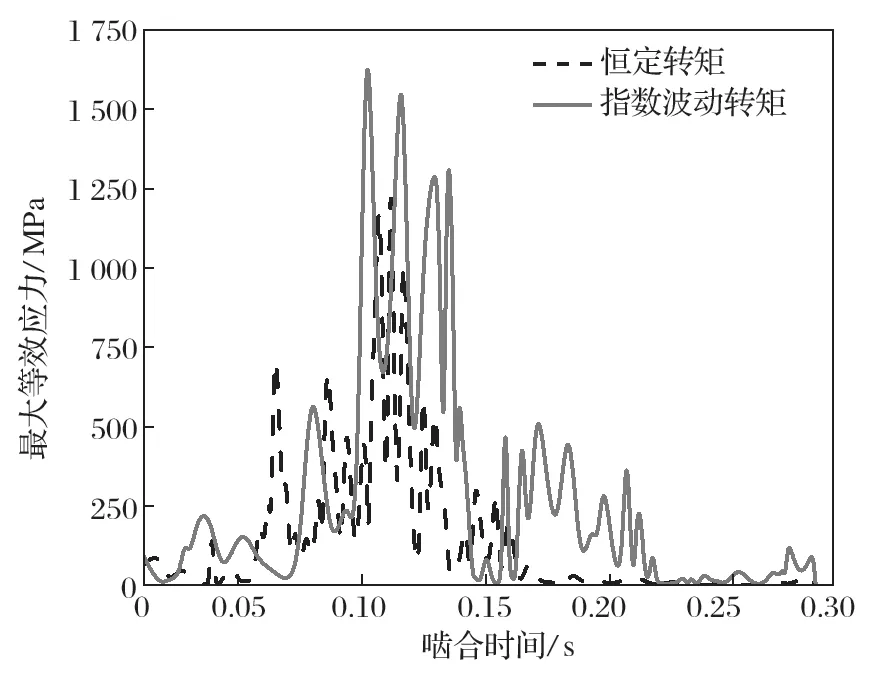

      如圖14所示,指數波動轉矩的zui大等效應力變化趨勢基本與恒定轉矩的zui大等效應力變化趨勢一致,且zui大等效應力波動相較于恒定轉矩zui大等效應力更大。

圖14 恒定轉矩與指數波動轉矩zui大等效應力的對比
